產品描述

此產品為直流輸出型電源適配器，輸入部分可以自動檢測100V－260V交流電，有多路輸出，輸出電流可達500mA，反饋部分使用了lsemi TL431/TL432三端穩壓電路，所以有輸出電壓精度高，輸出電壓紋波小特點。

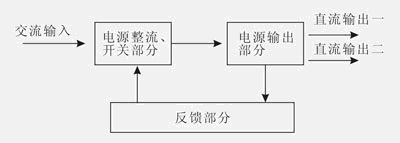

電路方框圖




可使用下列元器件

電源整流、開關部分

型號

性能描述

可選用封裝外形

A7/M7F/M7

1A整流二極管，反向電壓1000V

SOD-123FL/SMAF/SMA

F7/RS1MF/RS1M

1A反向恢復二極管，反向電壓1000V

SOD-123FL/SMAF/SMA

BAV21W/BAV21WS

200V 200mA開關二極管

SOD-123/SOD-323

BZT52C30/ZMM30

30V穩壓二極管，5%精度

SOD-123/LL-34

電源輸出部分

型號

性能描述

可選用封裝外形

DSS26/SS26F/SS26

肖特基整流二極管，2A/60V

SOD-123FL/SMAF/SMA

BZT52C3V6/ZMM3V6

3.6V穩壓二極管，5％精度

SOD-123/LL-34

BZT52C7V5/ZMM7V5

7.5V穩壓二極管，5％精度

SOD-123/LL-34

反饋部分

型號

性能描述

可選用封裝外形

TL432

三端穩壓調節器

SOT-23

TL431

三端穩壓調節器

SOT-23

BPC817

光電耦合器

DIP-4

MMBT3906

PNP小功率三極管，集電極電流0.2A

SOT-23

S8550/SS8550

PNP三極管，集電極電流0.5A/1.5A

SOT-23

DTC114EUA

數字三極管

SOT-323

DTC144EUA

數字三極管

SOT-323
